要点
正解は(4)。条文の対象、設備、数値要件の組合せを正しく対応付ける問題です。小問ごとに使う式と条件を切り分けて考えると整理しやすいです。復習では、図から読む量と式で求める量を分けて言い直せるか確認すると定着しやすいです。
詳細解説
この問題の論点は、条文の対象、設備、数値要件を正しく対応付けられるかという点です。最初に問題文の条件を固定し、どの式や用語で判定するかを決めると全体が追いやすくなります。
事故の影響を最小化するには、事故点に最も近い上位側の遮断器が先に動作し、さらに上位側は動作しないように整定する。この考え方が「保護協調」。

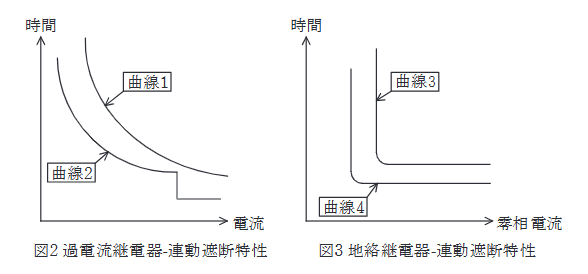

同じ事故電流に対して遮断器Bが遮断器Aより短時間で動作するよう、動作特性は短絡時が曲線2、地絡時が曲線4となる。
また地絡では、零相変流器より電源側か負荷側か（方向）を判別できる地絡方向継電器の使用が適切となる。
法規は似た言い回しが多いので、設備の種類、対象者、数値条件をばらさず一まとまりで押さえると判断が安定します。
類題でも、空欄の前後だけで決めず、条文全体の意味と数値要件を一緒に確認する習慣をつけると得点が安定します。
特に空欄補充型では、語句単体ではなく、何に対する規定か、どの数値と結び付くかまで含めて覚えると再現しやすくなります。
図や特性から判断する問題では、どの区間の傾き、交点、波形の位置を根拠にするかを先に固定すると、選択肢を機械的に切り分けやすくなります。
