2024年度 電験3種 上期 - 電力 - 問17(b) 電験3種 配点 5

この問題の論点は、設備の役割と系統上の影響を因果で説明できるかという点です。最初に問題文の条件を固定し、どの式や用語で判定するかを決めると全体が追いやすくなります。

単位抵抗 \(r = 0.2\, \Omega/\mathrm{km}\)。

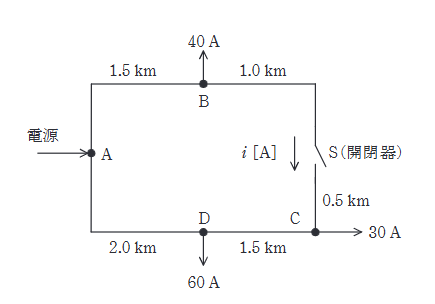

開閉器S投入時のループ電流を計算する。
まず、S開放時のS点の電圧差（開端電圧）を求める。
開端電圧は、(a) で求めた C 点の電圧降下 77.94 V と、B 点の電圧降下 20.78 V の差から \(57.16\) V です。
ループ抵抗は \(6.5 \times 0.2 = 1.3\,\Omega\) なので、\(I_S = \dfrac{57.16}{\sqrt{3} \times 1.3} \approx 25.4\,\mathrm{A}\) となります。

小問がある場合は、途中結果をそのまま次に使えるか、条件が切り替わっていないかを確認してから進めると崩れにくいです。

類題でも、設備の目的と起こる現象を対で覚えておくと、文章問題でも計算問題でも崩れにくくなります。

文章問題でも、設備の流れ、役割、影響の順で見ていくと、似た選択肢の違いを落ち着いて比較できます。

上の整理を自分の言葉で言い換えられるか確認しておくと、次に似た問題が出ても手が止まりにくくなります。
