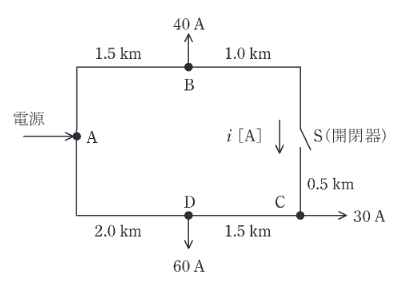

図のような系統構成の三相3線式配電線路があり、開閉器Sは開いた状態にある。各配電線のB点、C点、D点には図のとおり負荷が接続されており、各点の負荷電流はB点 \(40 \mathrm{A}\)、C点 \(30 \mathrm{A}\)、D点 \(60 \mathrm{A}\) 一定とし、各負荷の力率は \(100 \%\) とする。 各区間のこう長は A-B間 \(1.5 \mathrm{km}\)、B-S(開閉器)間 \(1.0 \mathrm{km}\)、S(開閉器)-C間 \(0.5 \mathrm{km}\)、C-D間 \(1.5 \mathrm{km}\)、D-A間 \(2.0 \mathrm{km}\) である。 ただし、電線1線当たりの抵抗は \(0.2 \Omega/\mathrm{km}\) とし、リアクタンスは無視するものとして、次の(a)及び(b)の問に答えよ。 電源A点から見たC点の電圧降下の値 \([\mathrm{V}]\) として、最も近いものを次の(1)～(5)のうちから一つ選べ。ただし、電圧は相間電圧とする。
