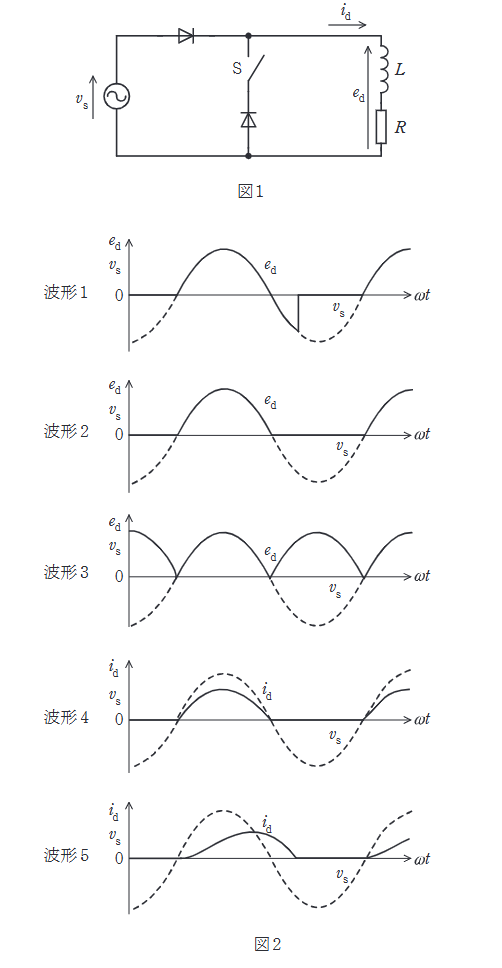

次の文章は、単相半波ダイオード整流回路に関する記述である。 抵抗とリアクトルとを直列接続した負荷に電力を供給する単相半波ダイオード整流回路を図1に示す。スイッチSを開いて運転したときに、負荷力率に応じて負荷電圧 \(e_d\) の波形は図2の (ア) となり、負荷電流の波形は図2の (イ) となった。次にスイッチSを閉じ、環流ダイオードを接続して運転したときには、負荷電圧 \(e_d\) の波形は図2の (ウ) となり、負荷電流の流れる期間は、スイッチSを開いて運転したときよりも (エ) 。 上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
