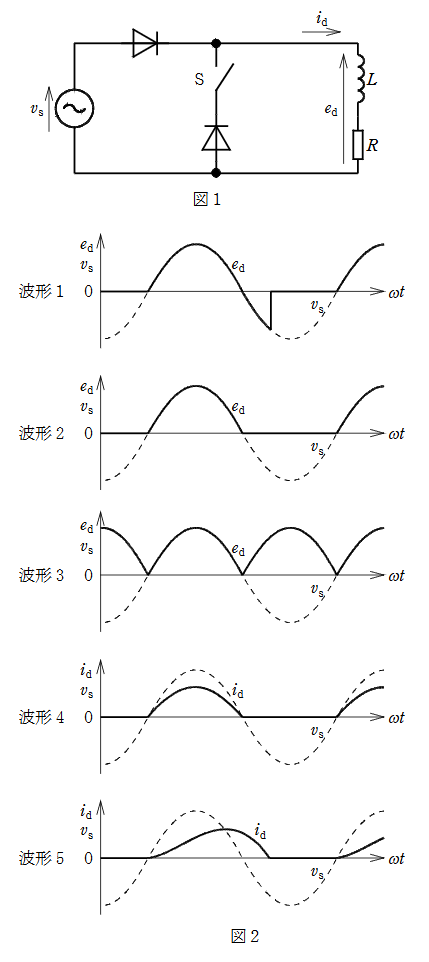

2014年度 電験3種 上期 - 機械 - 問10 2014年度 機械 問10

スイッチSが開いているとき（還流ダイオードなし）：
インダクタンス \( L \) の影響で電流が遅れるため、電源電圧が負になっても電流がしばらく流れ続けます。この間、負荷電圧 \( e_d \) は電源電圧に従って負側まで現れるので、(ア) は **波形1** です。
電流はインダクタンスにより遅れが生じるため、波形5（非正弦波で遅れている）となります。

スイッチSが閉じているとき（還流ダイオードあり）：
電源電圧が負になろうとすると還流ダイオードが導通し、負荷電圧 \( e_d \) は0Vにクランプされます。これは波形2（負側がなく0Vになる）に相当します。
還流ダイオードがある場合、インダクタに蓄えられたエネルギーが還流回路を通して消費されるため、電源電圧の負部分による逆電圧（電流を急速にゼロにする働き）がなくなり、電流はより長く流れ続けます（(エ)長くなる）。

論理的に (ウ)が波形2（還流ダイオードの効果）、(エ)が「長くなる」であることから、正答は(2)となります。
