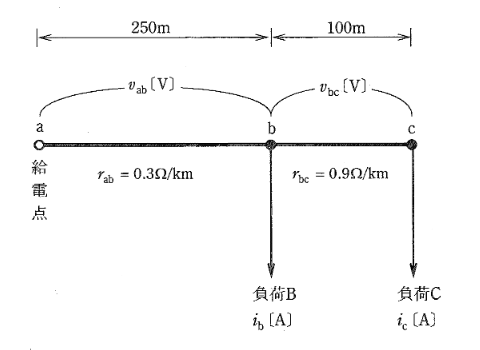

図は単相2線式の配電線路の単線図である。電線1線当たりの抵抗と長さは、a-b間で \(0.3 [\Omega/\mathrm{km}]\), \(250 \text{ [m]}\)、b-c間で \(0.9 [\Omega/\mathrm{km}]\), \(100 \text{ [m]}\) とする。次の(a)及び(b)に答えよ。 次に、図の配電線路で抵抗に加えて a-c間の往復線路のリアクタンスを考慮する。このリアクタンスを \(0.1 [\Omega]\) とし、b点には無負荷で \(i_b=0 \text{ [A]}\)、c点には受電電圧が \(100 \text{ [V]}\)、遅れ力率 \(0.8\)、\(1.5 \text{ [kW]}\) の負荷が接続されているものとする。 このとき、給電点 a の線間の電圧値と負荷点 c の線間の電圧値 \(\text{[V]}\) の差として、最も近いのは次のうちどれか。
