2025年度 電験3種 上期 - 法規 - 問12(a) 電験3種 配点 5

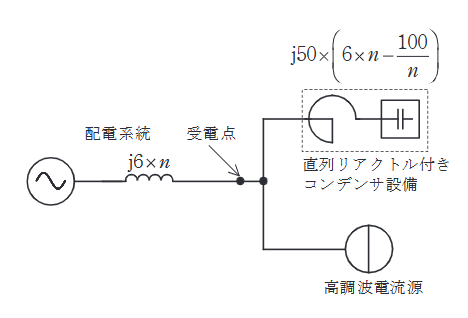

三相3線式配電線路から \(6600 \text{ V}\) で受電している三相負荷設備がある。この負荷設備から配電系統へ流出する第5調波電流を算出するにあたり、次の(a)及び(b)に答えよ。 ただし、負荷設備は定格容量 \(500 \text{ kV}\cdot\text{A}\) で、力率改善用として \(6 \text{ \%}\) 直列リアクトル付きコンデンサ設備が設置されており、この負荷設備から発生する第5調波電流は、負荷設備の定格電流に対し \(15 \text{ \%}\) とする。 また、受電点よりみた配電線路側の第 \(n\) 調波に対するインピーダンスは \(10 \text{ MV}\cdot\text{A}\) 基準で \(j6 \times n \text{ [\%]}\) ,コンデンサ設備のインピーダンスは \(10 \text{ MV}\cdot\text{A}\) 基準で \[ j50 \times \left(6 \times n - \dfrac{100}{n}\right) \text{ [\%]} \] で表され、発生高調波は定電流源と見なせるものとし、次のような等価回路で表すことができる。 高調波発生機器から発生する第5調波電流の受電点電圧に換算した電流 \(\text{[A]}\) の値として、最も近いのは次のうちどれか。

• (1)

  1.3
• (2)

  6.6
• (3)

  11.4
• (4)

  32.8
• (5)

  43.7
