問題文

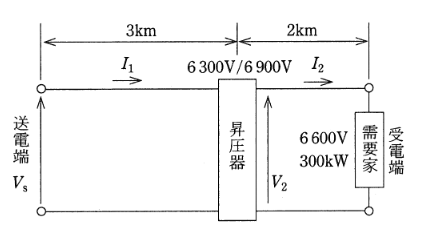

単相2線式配電線があり、この末端に300 [kW] の需要家がある。この配電線の途中、図に示す位置に6300 [V] / 6900 [V] の昇圧器を設置して受電端電圧を6600 [V] に保つとき、次の(a)及び(b)の問に答えよ。
ただし、配電線の1線当たりの抵抗は1 [\(\Omega\)/km]、リアクタンスは1.5 [\(\Omega\)/km] とし、昇圧器のインピーダンスは無視するものとする。
末端の需要家が力率1の場合、受電端電圧を6600 [V] に保つとき、昇圧器の二次側の電圧 \(V_{2}\) [V] の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
