2011年度 電験3種 上期 - 機械 - 問9 2011年度 機械 問9

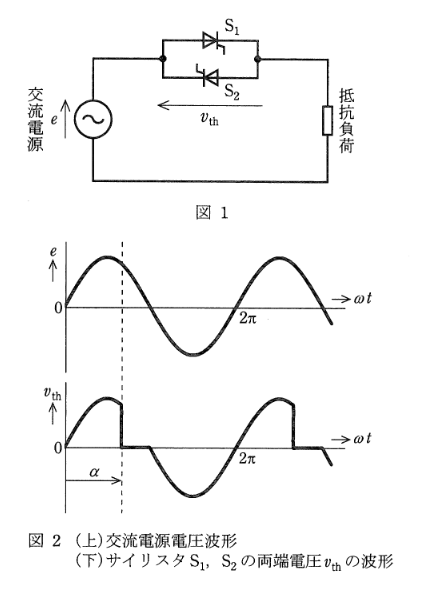

次の文章は、単相双方向サイリスタスイッチに関する記述である。 図1は、交流電源と抵抗負荷との間にサイリスタ \(S_{1}\), \(S_{2}\) で構成された単相双方向スイッチを挿入した回路を示す。図示する電圧の方向を正とし、サイリスタの両端にかかる電圧 \(v_{th}\) が図2(下)の波形であった。 サイリスタ \(S_{1}\), \(S_{2}\) の運転として、このような波形となりえるものを次の(1)~(5)のうちから一つ選べ。 (図1: 回路図、図2: 電圧波形 \(e\) と \(v_{th}\)) 波形の特徴: 正の半周: \(v_{th}\) はある位相 \(\alpha\) までは電源電圧に沿い、その後0になる（導通）。 負の半周: \(v_{th}\) は常に電源電圧に沿っている（非導通）。
