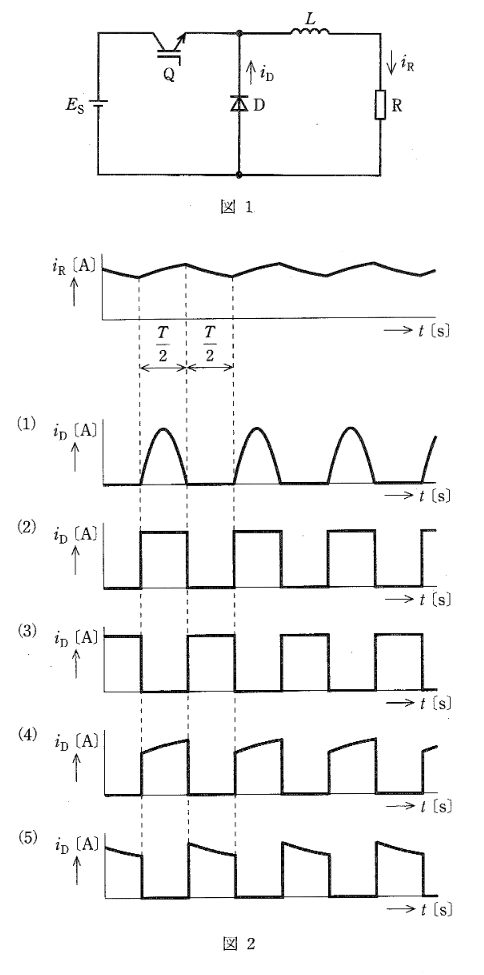

図1は、降圧チョッパの基本回路である。オンオフ制御バルブデバイス Q は、IGBT を用いており、\(\dfrac{T}{2}\) [s] の期間はオン、残りの \(\dfrac{T}{2}\) [s] の期間はオフで、周期 \(T\) [s] でスイッチングし、負荷抵抗 \(R\) には図2に示す波形の電流 \(i_R\) [A] が流れているものとする。 このとき、ダイオード D に流れる電流 \(i_D\) [A] の波形に最も近い波形は、図2の(1)から(5)のうちのどれか。
