2011年度 電験3種 上期 - 法規 - 問12(a) 電験3種 配点 5

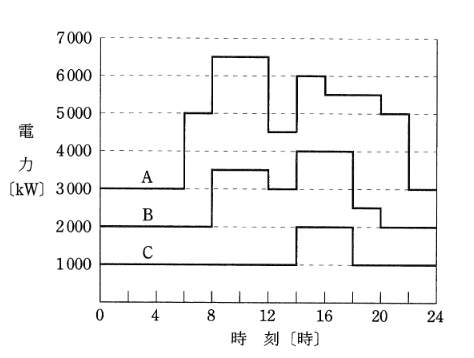

ある変電所において、図のような日負荷特性を有する三つの負荷群 A、B 及びCに電力を供給している。この変電所に関して、次の(a)及び(b)の問に答えよ。 ただし、負荷群A、B及びCの最大電力は、それぞれ 6500 [kW]、4000 [kW] 及び 2000 [kW] とし、また、負荷群A、B及びCの力率は時間に関係なく一定で、それぞれ 100 [%]、80 [%] 及び 60 [%] とする。 [図：時刻ごとの電力[kW]の積み上げグラフ] （データ概要： A群：8-12時 6500kW(最大)、他時間帯は3000～6000kW変動 B群：14-17時 4000kW(最大)、他時間帯は2000～3500kW変動 C群：14-18時 2000kW(最大)、他時間帯は1000kW一定 合成最大電力発生時間帯は14:00-17:00で、各負荷はA=6000, B=4000, C=2000） 不等率の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。

• (1)

  0.98
• (2)

  1.00
• (3)

  1.02
• (4)

  1.04
• (5)

  1.06
