2011年度 電験3種 上期 - 法規 - 問12(b) 2011年度 法規 問12(b)

**総合力率の計算**
合成最大電力時（14:00～17:00）の有効電力 \( P \) と無効電力 \( Q \) を求めます。
A: \( P_A = 6000, \cos\theta = 1.0 \rightarrow Q_A = 0 \)
B: \( P_B = 4000, \cos\theta = 0.8 \rightarrow S_B = 5000, Q_B = 3000 \)
C: \( P_C = 2000, \cos\theta = 0.6 \rightarrow S_C = 3333, Q_C = 2667 \) （\( \tan\theta \approx 1.33 \)）
合計 \( P = 12000 \) [kW]
合計 \( Q = 0 + 3000 + 2667 = 5667 \) [kvar]
皮相電力 \( S = \sqrt{P^2 + Q^2} = \sqrt{12000^2 + 5667^2} \approx 13270 \) [kVA]
総合力率 = \( P / S \times 100 = 12000 / 13270 \times 100 \approx 90.4 \) [%]
よって、90.4 [%]。

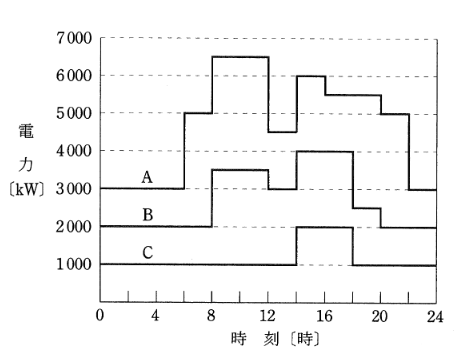

負荷管理の指標は、設備をどの程度有効に使っているかを評価する基準です。図の時間帯ごとの負荷を読み取り、不等率は各負荷の最大値の和と合成最大電力、総合力率は合成最大時の有効・無効電力で判断します。
