2012年度 電験3種 上期 - 理論 - 問18(a) 電験3種 配点 5

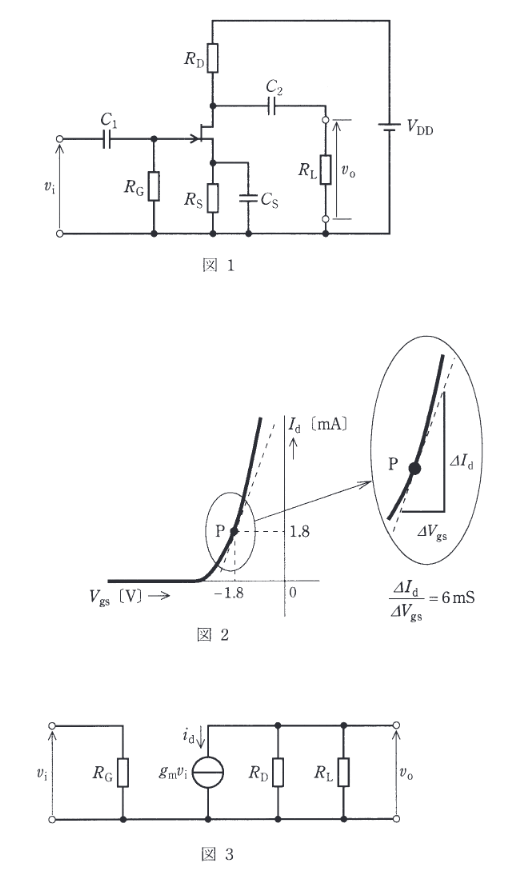

図1は、飽和領域で動作する接合形FETを用いた増幅回路を示し、図中の\(v_{i}\) 並びに \(v_{o}\) はそれぞれ、入力と出力の小信号交流電圧 [V] を表す。また、図2は、その増幅回路で使用する FETのゲートーソース間電圧 \(V_{gs}\) [V] に対するドレーン電流 \(I_{d}\) [mA]の特性を示している。抵抗 \(R_{G}=1\) [MΩ], \(R_{D}=5\) [kΩ], \(R_{L}=2.5\) [kΩ], 直流電源電圧 \(V_{DD}=20\) [V] とするとき、次の(a)及び(b)の問に答えよ。 FETの動作点が図2の点Pとなる抵抗 \(R_{S}\) [kΩ] の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。

• (1)

  0.1
• (2)

  0.3
• (3)

  0.5
• (4)

  1
• (5)

  3
