2012年度 電験3種 上期 - 機械 - 問15(b) 2012年度 機械 問15(b)

問題文

まず問題文だけに集中します。採点後に要点と解説へ進みます。

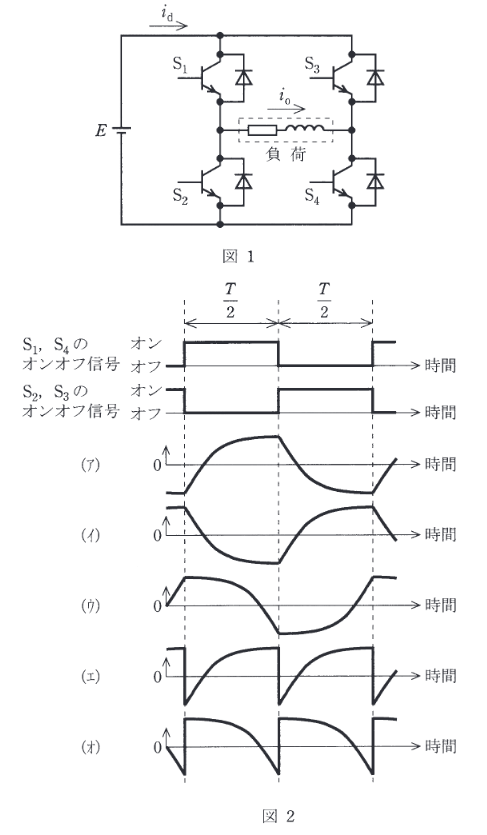

図1は、単相インバータで誘導性負荷に給電する基本回路を示す。負荷電流 \(i_o\) と直流電流 \(i_d\) は図示する矢印の向きを正の方向として、次の(a)及び(b)の問に答えよ。 単相インバータの特徴に関する記述として、誤っているものを次の1～5のうちから一つ選べ。

選択肢

選択後、下の採点ボタンで確認します。

1 選ぶ 2 採点 3 解説

• (1)

  図1は電圧形インバータであり、直流電源Eの高周波インピーダンスが低いことが要求される。
• (2)

  交流出力の調整は、\(S_1 \sim S_4\) に与えるオンオフ信号の幅 \(\dfrac{T}{2}\) を短くすることによって交流周波数を上げることができる。または、Eの直流電圧を高くすることによって交流電圧を高くすることができる。
• (3)

  図1に示されたパワートランジスタを、IGBT 又はパワーMOSFET に置換えてもインバータを実現できる。
• (4)

  ダイオードが接続されているのは負荷のインダクタンスに蓄えられたエネルギーを直流電源に戻すためであり、さらにダイオードが導通することによって得られる逆電圧でパワートランジスタを転流させている。
• (5)

  インダクタンスを含む負荷としては誘導電動機も駆動できる。運転中に負荷の力率が悪くなると、電流がダイオードに流れる時間が長くなる。

選択肢を選ぶ

選択だけではまだ採点されません。

選んで採点
