問題文

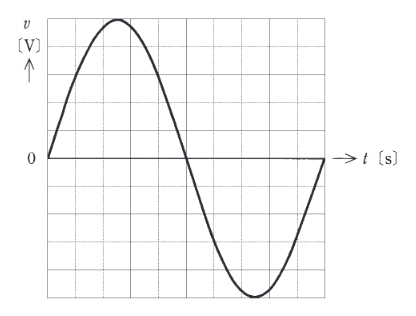

振幅 \(V_{m}\) [V] の交流電源の電圧 \(v=V_{m}\sin\omega t\) [V] をオシロスコープで計測したところ、画面上に図のような正弦波形が観測された。次の(a)及び(b)の問に答えよ。
ただし、オシロスコープの垂直感度は 5 [V]/div, 掃引時間は 2 [ms]/div とし、測定に用いたプローブの減衰比は1対1とする。
この交流電源の電圧の周期 [ms], 周波数 [Hz], 実効値 [V] の値の組合せとして、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
-
(1)
周期: 20, 周波数: 50, 実効値: 15.9
-
(2)
周期: 10, 周波数: 100, 実効値: 25.0
-
(3)
周期: 20, 周波数: 50, 実効値: 17.7
-
(4)
周期: 10, 周波数: 100, 実効値: 17.7
-
(5)
周期: 20, 周波数: 50, 実効値: 25.0
