問題文
高圧進相コンデンサの劣化診断について、次の(a)及び(b)の問に答えよ。
三相3線式50 [Hz]、使用電圧6.6 [kV] の高圧電路に接続された定格電圧6.6 [kV]、定格容量 50 [kvar] (Y結線,一相2素子)の高圧進相コンデンサがある。その内部素子の劣化度合い点検のため、運転電流を高圧クランプメータで定期的に測定していた。

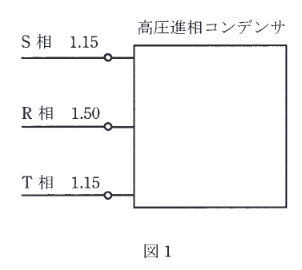

ある日の測定において、測定電流 [A] の定格電流 [A] に対する比は、図1(S相1.15, R相1.50, T相1.15)のとおりであった。測定電流 [A] に最も近い数値の組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
ただし、直列リアクトルはないものとして計算せよ。
図はタップで拡大できます。
選択肢
定格電流 \(I_n\) は、
\[ I_n = \dfrac{Q}{\sqrt{3}V} = \dfrac{50 \times 10^3}{\sqrt{3} \times 6600} \approx 4.37 \, \text{[A]} \]
測定電流は、この定格電流に図1の比率を掛けたものです。
R相：\( 4.37 \times 1.50 = 6.555 \approx 6.6 \, \text{[A]} \)
S相：\( 4.37 \times 1.15 = 5.0255 \approx 5.0 \, \text{[A]} \)
T相：\( 4.37 \times 1.15 \approx 5.0 \, \text{[A]} \)
よって (1) が正解です。
