2009年度 電験3種 上期 - 理論 - 問18(a) 2009年度 理論 問18(a)

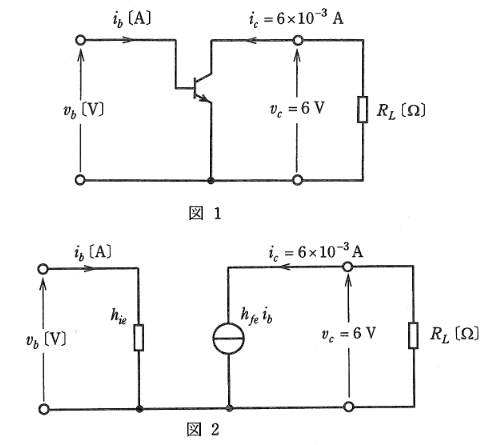

(選択問題) 図1の回路は、エミッタ接地のトランジスタ増幅器の交流小信号に注目した回路である。次の(a)及び(b)に答えよ。 ただし、\(R_{L}\) [Ω] は抵抗、\(i_{b}\) [A] は入力信号電流、\(i_{c}=6\times10^{-3}\) [A] は出力信号電流、\(v_{b}\) [V] は入力信号電圧、\(v_{c}=6\) [V] は出力信号電圧である。 図1の回路において、入出力信号の関係を表1に示すhパラメータを用いて表すと次の式①、②になる。 \(v_{b}=h_{ie}i_{b}+h_{re}v_{c}\)　……① \(i_{c}=h_{fe}i_{b}+h_{oe}v_{c}\)　……② 表中の空白箇所 (ア)、(イ)、(ウ) 及び (エ) に当てはまる語句として、正しいものを組み合わせたのは次のうちどれか。 表1 hパラメータの数値例 名称: (ア), 電圧帰還率, 電流増幅率, (イ) 記号: \(h_{ie}\), \(h_{re}\), \(h_{fe}\), \(h_{oe}\) 値の例: \(3.5\times10^{3}\) Ω, (ウ) \(1.3\times10^{-4}\), (エ) 140, \(9\times10^{-6}\) S
