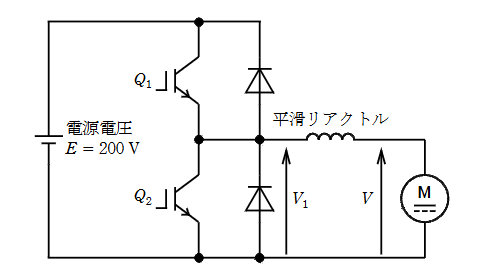

図のように他励直流機を直流チョッパで駆動する。電源電圧は \( E=200\,\text{V} \) で一定とし、直流機の電機子電圧を \( V \) とする。 \( Q_{1} \) 及び \( Q_{2} \) をオンオフ動作させるときのスイッチング周波数は500Hzであるとする。なお、本問では直流機の定常状態だけを扱うものとする。次の(a)及び(b)の問に答えよ。 \( Q_{1} \) をオフして \( Q_{2} \) をオンオフ制御することで、電機子電流の向きを(a)の場合と反対にし、直流機に発電動作（回生制動）をさせることができる。この制御において、スイッチングの1周期の間で \( Q_{2} \) がオンになっている時間が0.4 msのとき、この直流機の電機子電圧 \( V [\text{V}] \) として、最も近い \( V \) の値を次の(1)～(5)のうちから一つ選べ。
