問題文

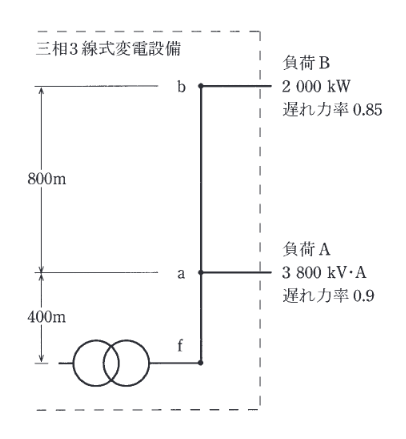

図は、三相3線式変電設備を単線図で表したものである。
現在、この変電設備は、a点から3800kV・A, 遅れ力率0.9の負荷Aと、b点から 2000 kW, 遅れ力率 0.85の負荷Bに電力を供給している。b点の線間電圧の測定値が22000Vであるとき、次の (a) 及び (b) の問に答えよ。
なお、f点とa点の間は400m, a点とb点の間は800mで、電線1条当たりの抵抗とリアクタンスは1km 当たり \(0.24 \Omega\) と \(0.18 \Omega\) とする。また、負荷は平衡三相負荷とする。
負荷Aと負荷Bで消費される無効電力の合計値 [kvar] として、最も近いものを次の(1)~(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
