問題文
エミッタホロワ回路について、次の(a)及び(b)の問に答えよ。

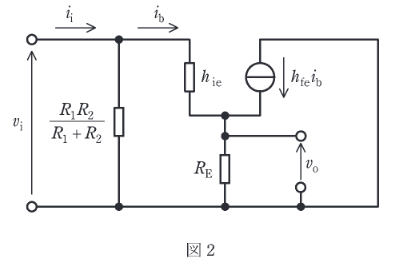

図2は、エミッタホロワ回路の交流等価回路である。ただし、使用する周波数において図1の二つのコンデンサのインピーダンスが十分に小さい場合を考えている。ここで、\(h_{ie}=2.5\) k\(\Omega\)、\(h_{fe}=100\) であり、\(R_{E}\) は小問(a)で求めた値とする。入力インピーダンス \(\dfrac{\dot{v}_{i}}{\dot{i}_{i}}\) の値 [k\(\Omega\)] として、最も近いものを次の(1)～(5)のうちから一つ選べ。ただし、\(\dot{v}_{i}\)、\(\dot{i}_{i}\) はそれぞれ図2に示す入力電圧と入力電流である。
図はタップで拡大できます。
選択肢
入力インピーダンス \(Z_{in}\) はバイアス抵抗 \(R_1 // R_2\) と、トランジスタ入力抵抗 \(Z_{tr}\) の並列合成である。
エミッタホロワの \(Z_{tr} \approx h_{ie} + (1+h_{fe})R_E = 2.5 + 101 \times 7.5 \approx 760\) k\(\Omega\)。
バイアス抵抗 \(R_{bias} = 18 // 82 \approx 14.8\) k\(\Omega\)。
\(Z_{in} = 14.8 // 760 \approx 14.5\) k\(\Omega\)。最も近いのは 15。
