2019年度 電験3種 上期 - 理論 - 問1 電験3種 配点 5

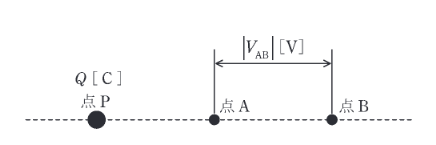

図のように、真空中に点P、点A、点Bが直線上に配置されている。点Pは \(Q\)[C]の点電荷を置いた点とし、A-B間に生じる電位差の絶対値を \(|V_{AB}|\) [V]とする。次の(a)〜(d)の四つの実験を個別に行ったとき、 \(|V_{AB}|\) [V]の値が最小となるものと最大となるものの実験の組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。 [実験内容] (a) P-A間の距離を2m, A-B間の距離を1mとした。 (b) P-A間の距離を1m, A-B間の距離を2mとした。 (c) P-A間の距離を0.5m, A-B間の距離を1mとした。 (d) P-A間の距離を1m, A-B間の距離を0.5mとした。

• (1)

  (a)と(b)
• (2)

  (a)と(c)
• (3)

  (a)と(d)
• (4)

  (b)と(c)
• (5)

  (c)と(d)
