2020年度電験3種上期 - 機械 - 問13 2020年度機械問13

電験3種配点 5

ログイン不要で試せます

問題文

まず問題文だけに集中します。採点後に要点と解説へ進みます。

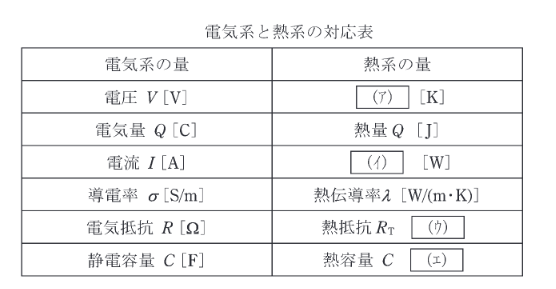

熱の伝導は電気の伝導によく似ている。下記は、電気系の量と熱系の量の対応表である。 (電気系と熱系の対応表) | 電気系の量 | 熱系の量 | | :--- | :--- | | 電圧 V [V] | (ア) [K] | | 電気量 Q [C] | 熱量 Q [J] | | 電流 I [A] | (イ) [W] | | 導電率 [S/m] | 熱伝導率 [W/(m・K)] | | 電気抵抗 R [Ω] | 熱抵抗 R_T (ウ) | | 静電容量 C [F] | 熱容量 C (エ) | 上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。

2020年度機械問13の問題図 — 図はタップで拡大できます。

選択肢

選択後、下の採点ボタンで確認します。

1 選ぶ 2 採点 3 解説

(ア)

(イ)

(ウ)

(エ)

(1)

(ア)

熱流

(イ)

温度差θ

(ウ)

[J/K]

(エ)

[K/W]
(2)

(ア)

温度差θ

(イ)

熱流

(ウ)

[K/W]

(エ)

[J/K]
(3)

(ア)

温度差θ

(イ)

熱流

(ウ)

[K/J]

(エ)

[J/K]
(4)

(ア)

熱流

(イ)

温度差θ

(ウ)

[J/K]

(エ)

[J/W]
(5)

(ア)

温度差θ

(イ)

熱流

(ウ)

[K/W]

(エ)

[J/W]
