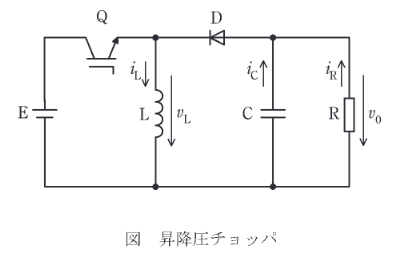

図は昇降圧チョッパを示している。スイッチQ、ダイオードD、リアクトルL、コンデンサCを用いて、図のような向きに定めた負荷抵抗Rの電圧を制御するためのものである。これらの回路で、直流電源Eの電圧は一定とする。また、回路の時定数は、スイッチQの動作周期に対して十分に大きいものとする。回路のスイッチQの通流率とした場合、回路の定常状態での動作に関する記述として、誤っているものを次の(1)～(5)のうちから一つ選べ。
