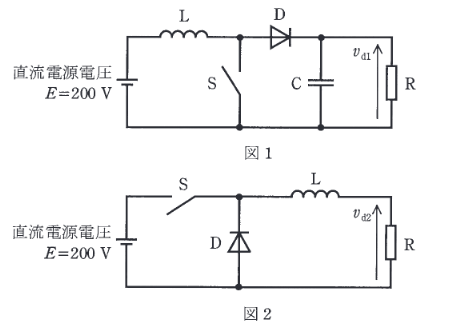

図は、2種類の直流チョッパを示している。いずれの回路もスイッチS、ダイオードD、リアクトルL、コンデンサC(図1のみに使用されている。)を用いて、直流電源電圧 \(E=200\) Vを変換し、負荷抵抗Rの電圧 \(v_{d1}\)、\(v_{d2}\) を制御するためのものである。これらの回路で、直流電源電圧は \(E=200\) V一定とする。また、負荷抵抗Rの抵抗値とリアクトルLのインダクタンス又はコンデンサCの静電容量の値とで決まる時定数が、スイッチSの動作周期に対して十分に大きいものとする。各回路のスイッチSの通流率を0.7とした場合、負荷抵抗Rの電圧 \(v_{d1}\)、\(v_{d2}\) の平均値 \(V_{d1}\)、\(V_{d2}\) の値 [V]の組合せとして、最も近いものを次の(1)～(5)のうちから一つ選べ。
