問題文

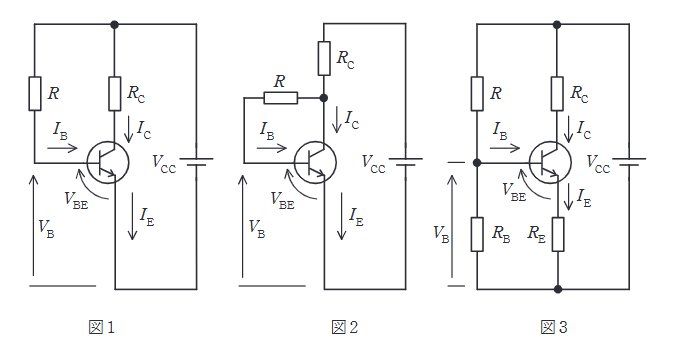

図1、図2及び図3は、トランジスタ増幅器のバイアス回路を示す。次の(a)及び(b)の問に答えよ。
ただし、\( V_{CC} \) は電源電圧、\( V_B \) はベース電圧、\( I_B \) はベース電流、\( I_C \) はコレクタ電流、\( I_E \) はエミッタ電流、\( R, R_B, R_C \) 及び \( R_E \) は抵抗を示す。
次の①式、②式及び③式は、図1、図2及び図3のいずれかの回路のベース・エミッタ間の電圧 \( V_{BE} \) を示す。
① \( V_{BE} = V_B - I_E \cdot R_E \)
② \( V_{BE} = V_{CC} - I_B \cdot R \)
③ \( V_{BE} = V_{CC} - I_B \cdot R - I_E \cdot R_C \)
上記の式と図の組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
②式はベース抵抗\(R\)にベース電流\(I_{\mathrm{B}}\)が流れて\(V_{\mathrm{CC}}-RI_{\mathrm{B}}\)となる形なので固定バイアス回路（図1）。①式は\(V_{\mathrm{B}}\)一定のもとでエミッタ抵抗\(R_{\mathrm{E}}\)の電圧降下を引く形（\(V_{\mathrm{BE}}=V_{\mathrm{B}}-I_{\mathrm{E}}R_{\mathrm{E}}\)）なので図3。残りの③式が図2となり，組合せは(3)。
