2022年度 電験3種 上期 - 機械 - 問15(a) 2022年度 上期 機械 問15(a)

問題文

まず問題文だけに集中します。採点後に要点と解説へ進みます。

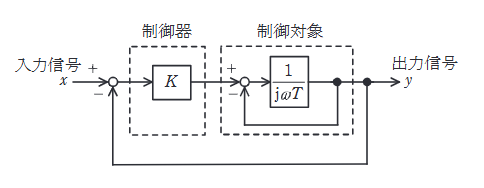

図は、出力信号を入力信号 \(x\) に一致させるように動作するフィードバック制御系のブロック線図である。次の(a)及び(b)の問に答えよ。 図において、 \(K=5\), \(T=0.1\) として、入力信号からフィードバック信号までの一巡伝達関数(開ループ伝達関数)を表す式を計算し、正しいものを次の(1)〜(5)から一つ選べ。

選択肢

選択後、下の採点ボタンで確認します。

1 選ぶ 2 採点 3 解説

• (1)

  \(\dfrac{5}{1-j\omega0.1}\)
• (2)

  \(\dfrac{5}{1+j\omega0.1}\)
• (3)

  \(\dfrac{1}{6+j\omega0.1}\)
• (4)

  \(\dfrac{5}{6-j\omega0.1}\)
• (5)

  \(\dfrac{5}{6+j\omega0.1}\)

選択肢を選ぶ

選択だけではまだ採点されません。

選んで採点
