要点
正解は(4)。機器の基本原理と代表式を、与えられた条件に当てはめて考える問題です。小問ごとに使う式と条件を切り分けて考えると整理しやすいです。復習では、図から読む量と式で求める量を分けて言い直せるか確認すると定着しやすいです。
詳細解説
この問題の論点は、機器の基本原理と代表式を条件に合わせて使えるかという点です。最初に問題文の条件を固定し、どの式や用語で判定するかを決めると全体が追いやすくなります。

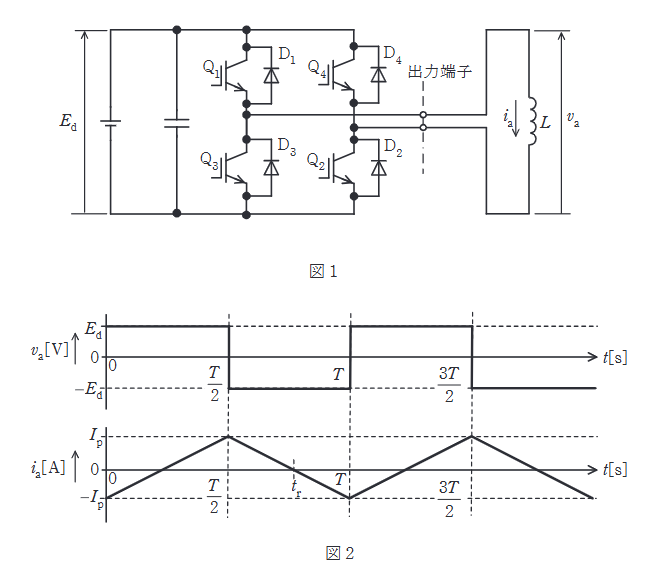

\(t=T/2\) の直前まで、電流は \(Q_1 \to \text{負荷} \to Q_2\) の方向（正方向）に流れています。
\(t=T/2\) で \(Q_1, Q_2\) をOFF、\(Q_3, Q_4\) をONに切り替えます。
負荷は誘導性（\(L\)）であるため、電流は急には止まらず、また向きも急には変わりません。したがって、電流は引き続き正方向（負荷の左から右）へ流れようとします。
このとき、\(Q_1, Q_2\) はOFFであり、\(Q_3, Q_4\) も逆方向には流せません。
電流は、負荷 $\to$ \(Q_4\) に逆並列接続されたダイオード \(D_4\) $\to$ 電源(\(+\)) $\to$ 電源(\(-\)) $\to$ \(Q_3\) に逆並列接続されたダイオード \(D_3\) $\to$ 負荷、という経路で還流します（電源へエネルギーを回生します）。
したがって、通電するデバイスは **\(D_3, D_4\)** です。
小問がある場合は、途中結果をそのまま次に使えるか、条件が切り替わっていないかを確認してから進めると崩れにくいです。
類題では、まず基本式の意味を確認し、与えられた条件がどの項に効くかを順に追うのが近道です。
図や特性から判断する問題では、どの区間の傾き、交点、波形の位置を根拠にするかを先に固定すると、選択肢を機械的に切り分けやすくなります。
