2010年度 電験3種 上期 - 法規 - 問11(a) 電験3種 配点 5

この問題の論点は、条文の対象、設備、数値要件を正しく対応付けられるかという点です。最初に問題文の条件を固定し、どの式や用語で判定するかを決めると全体が追いやすくなります。

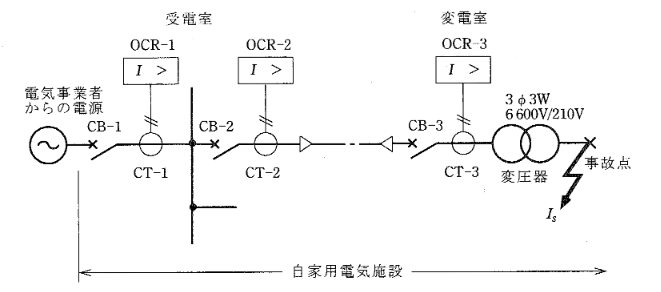

1. 変圧器二次側(210V)での短絡電流 \( I_s = 7000 \) [A]。
2. これを変圧器一次側(6600V)の電流 \( I_{1} \) に換算します。
\[ I_{1} = I_s \times \dfrac{210}{6600} = 7000 \times \dfrac{1}{31.43} \approx 222.7 \text{ [A]} \]
3. CT-3（変流比 75/5 = 15倍）の二次電流 \( I_{2} \) を求めます。
\[ I_{2} = \dfrac{I_{1}}{\text{CT比}} = \dfrac{222.7}{15} \approx 14.85 \text{ [A]} \]
最も近い値は **14.9** です。

法規は似た言い回しが多いので、設備の種類、対象者、数値条件をばらさず一まとまりで押さえると判断が安定します。

類題でも、空欄の前後だけで決めず、条文全体の意味と数値要件を一緒に確認する習慣をつけると得点が安定します。
