正解は(4)。特性図から値を読み取り、定義式に当てはめてパラメータを求める問題です。小問ごとに使う式と条件を切り分けて考えると整理しやすいです。復習では、使う式、代入値、単位換算の順で声に出して確認すると取り違えが減ります。
詳細解説
真の値（式①②より）:
\(i_{c} = h_{fe} i_{b} + h_{oe} v_{c}\) より、
\(i_{b} = \dfrac{i_{c} - h_{oe} v_{c}}{h_{fe}} = \dfrac{6\times10^{-3} - 9\times10^{-6}\times6}{140} = \dfrac{6000 - 54}{140} \times 10^{-6} \approx 42.47 \ [\mu A]\)。
\(v_{b} = h_{ie} i_{b} + h_{re} v_{c} = 3.5\times10^{3} \times 42.47\times10^{-6} + 1.3\times10^{-4} \times 6 \approx 0.1486 + 0.00078 = 0.1494 \ [V]\)。

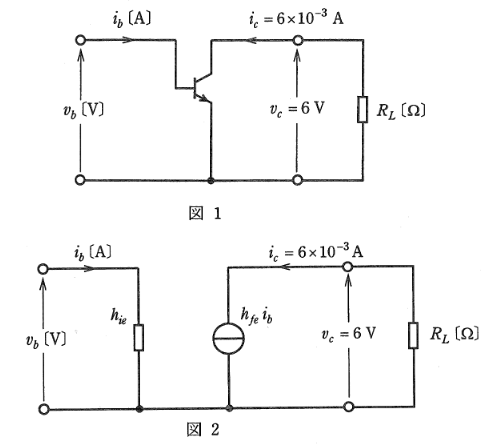

簡易回路での値（図2より \(h_{re}=0, h_{oe}=0\) とみなす）:
\(i_{c} = h_{fe} i_{b}'\) より、
\(i_{b}' = \dfrac{i_{c}}{h_{fe}} = \dfrac{6\times10^{-3}}{140} \approx 42.86 \ [\mu A]\)。
\(v_{b}' = h_{ie} i_{b}' = 3.5\times10^{3} \times 42.86\times10^{-6} \approx 0.1500 \ [V]\)。
誤差の大きさ:
\(\Delta i_{b} = |42.47 - 42.86| = 0.39 \ [\mu A]\)。
\(\Delta v_{b} = |0.1494 - 0.1500| = 0.0006 \ [V] = 0.6 \ [mV]\)。
詳細計算では \(|\Delta v_{b}| = |h_{ie}\Delta i_{b} - h_{re}v_{c}|\) となるため、\(|1.35mV - 0.78mV| = 0.57 \ [mV]\) となる。
