2014年度 電験3種 上期 - 機械 - 問8 電験3種 配点 5

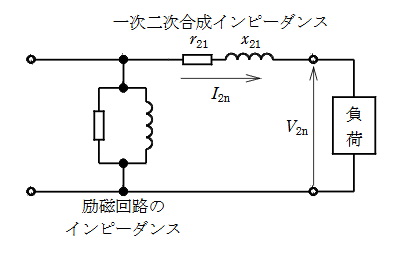

次の文章は、単相変圧器の電圧変動に関する記述である。 単相変圧器において、一次抵抗及び一次漏れリアクタンスが励磁回路のインピーダンスに比べて十分小さいとして二次側に移した、二次側換算の簡易等価回路は図のようになる。 \( r_{21}=1.0\times10^{-3}\,\Omega \)、 \( x_{21}=3.0\times10^{-3}\,\Omega \)、定格二次電圧 \( V_{2n}=100\,\text{V} \)、定格二次電流 \( I_{2n}=1\,\text{kA} \) とする。 負荷の力率が遅れ80%のとき、百分率抵抗降下 \( p \)、百分率リアクタンス降下 \( q \) 及び電圧変動率 \( \epsilon \) のそれぞれの値 [%] の組合せとして、最も近いものを次の(1)～(5)のうちから一つ選べ。なお、本問では簡単のため用いられる近似式を用いて解答すること。

• (1)

  \( p=3.0 \)、\( q=1.0 \)、\( \epsilon=3.0 \)
• (2)

  \( p=3.0 \)、\( q=1.0 \)、\( \epsilon=2.4 \)
• (3)

  \( p=1.0 \)、\( q=3.0 \)、\( \epsilon=3.1 \)
• (4)

  \( p=1.0 \)、\( q=2.6 \)、\( \epsilon=3.0 \)
• (5)

  \( p=1.0 \)、\( q=3.0 \)、\( \epsilon=2.6 \)
