詳細解説
この問題の論点は、機器の基本原理と代表式を条件に合わせて使えるかという点です。最初に問題文の条件を固定し、どの式や用語で判定するかを決めると全体が追いやすくなります。
出力一定（＝有効電力一定）なので、変化後の電流 \( I_{M1} \) は、
\[ P = 3 V_{ph} I_{M1} \cos\theta \Rightarrow 138560 = 3 \times \dfrac{400}{\sqrt{3}} \times I_{M1} \times \dfrac{\sqrt{3}}{2} \]
\[ 138560 = 600 I_{M1} \Rightarrow I_{M1} \approx 231\,\text{A} \]

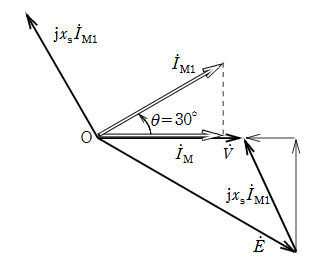

進み力率 \( 30^{\circ} \) におけるベクトル式は（電圧 \( V \) を基準）、
\[ \dot{E} = \dot{V} - j x_s \dot{I}_{M1} \]
\[ \dot{V} = \dfrac{400}{\sqrt{3}} \approx 231\,\text{V} \]
\[ \dot{I}_{M1} = 231 (\cos 30^{\circ} + j \sin 30^{\circ}) = 231 (0.866 + j 0.5) \]
\[ \dot{E} = 231 - j(1.0) \times 231 (0.866 + j 0.5) \]
\[ \dot{E} = 231 - j200 - j^2 115.5 = 231 - j200 + 115.5 = 346.5 - j200 \]
\[ |\dot{E}| = \sqrt{346.5^2 + 200^2} \approx \sqrt{120062 + 40000} = \sqrt{160062} \approx 400\,\text{V} \]
