2016年度電験3種上期 - 法規 - 問13(a) 2016年度法規問13(a)

電験3種配点 5

ログイン不要で試せます

問題文

まず問題文だけに集中します。採点後に要点と解説へ進みます。

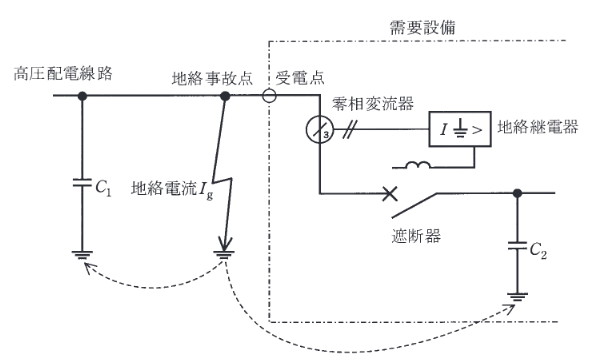

図は、線間電圧V[V],周波数f [Hz]の中性点非接地方式の三相3線式高圧配電線路及びある需要設備の高圧地絡保護システムを簡易に示した単線図である。高圧配電線路一相の全対地静電容量を\(C_{1}\) [F],需要設備一相の全対地静電容量を \(C_{2}\) [F]とするとき、次の(a)及び(b)に答えよ。ただし、図示されていない負荷、線路定数及び配電用変電所の制限抵抗は無視するものとする。図の配電線路において、遮断器が「入」の状態で地絡事故点に一線完全地絡事故が発生し地絡電流 \(I_{g}\)[A]が流れた。このとき \(I_{g}\) の大きさを表す式として正しいものは次のうちどれか。ただし、間欠アークによる影響等は無視するものとし、この地絡事故によって遮断器は遮断しないものとする。

選択肢

選択後、下の採点ボタンで確認します。

1 選ぶ 2 採点 3 解説

(1)

\(\dfrac{2}{\sqrt{3}}V\pi f\sqrt{({C_{1}}^{2}+{C_{2}}^{2})}\)
(2)

\(2\sqrt{3}V\pi f\sqrt{({C_{1}}^{2}+{C_{2}}^{2})}\)
(3)

\(\dfrac{2}{\sqrt{3}}V\pi f(C_{1}+C_{2})\)
(4)

\(2\sqrt{3}V\pi f(C_{1}+C_{2})\)
(5)

\(2\sqrt{3}V\pi f\sqrt{C_{1}C_{2}}\)
