2020年度 電験3種 上期 - 機械 - 問14 電験3種 配点 5

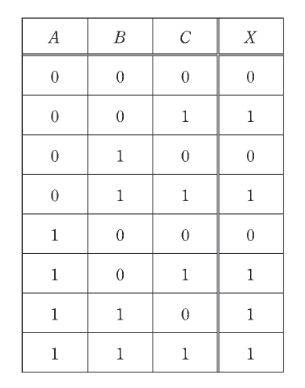

入力信号A、B及びC、出力信号Xの論理回路の真理値表が次のように示されたとき、Xの論理式として、正しいものを次の(1)〜(5)のうちから一つ選べ。 (真理値表) | A | B | C | X | |---|---|---|---| | 0 | 0 | 0 | 0 | | 0 | 0 | 1 | 1 | | 0 | 1 | 0 | 0 | | 0 | 1 | 1 | 1 | | 1 | 0 | 0 | 0 | | 1 | 0 | 1 | 1 | | 1 | 1 | 0 | 1 | | 1 | 1 | 1 | 1 |

• (1)

  \( A \cdot B + A \cdot \overline{C} + B \cdot C \)
• (2)

  \( A \cdot \overline{B} + A \cdot \overline{C} + \overline{B} \cdot \overline{C} \)
• (3)

  \( A \cdot \overline{B} + C + \overline{A} \cdot B \)
• (4)

  \( B \cdot \overline{C} + \overline{A} \cdot B + \overline{B} \cdot C \)
• (5)

  \( AB + C \)
