2022年度 電験3種 上期 - 法規 - 問13(a) 電験3種 配点 5

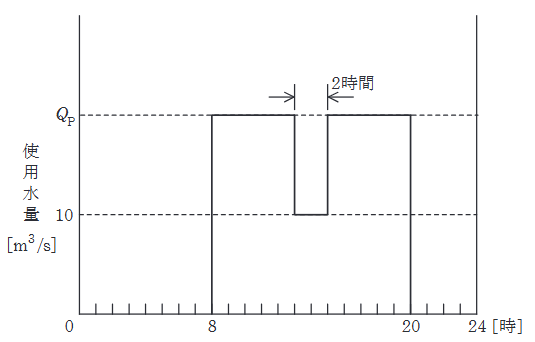

有効落差80mの調整池式水力発電所がある。調整池に取水する自然流量は \(10 m^{3}/s\) 一定であるとし、図のように1日のうち12時間は発電せずに自然流量の全量を貯水する。残り12時間のうち2時間は自然流量と同じ \(10 m^{3}/s\) の使用水量で発電を行い、他の10時間は自然流量より多い \(Q_{p}[m^{3}/s]\) の使用水量で発電して貯水分全量を使い切るものとする。このとき、次の(a)及び(b)の問に答えよ。 運用に最低限必要な有効貯水量の値[m³] として、最も近いものを次の(1)~(5)のうちから一つ選べ。

• (1)

  \(220\times10^{3}\)
• (2)

  \(240\times10^{3}\)
• (3)

  \(432\times10^{3}\)
• (4)

  \(792\times10^{3}\)
• (5)

  \(864\times10^{3}\)
