問題文

まず問題文だけに集中します。採点後に要点と解説へ進みます。

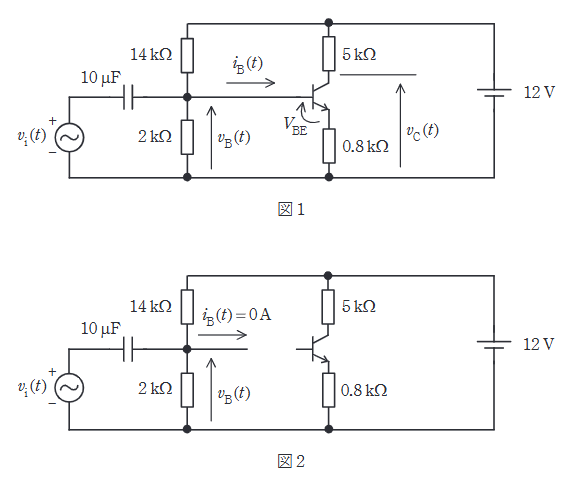

図1の回路は、電流帰還バイアス回路に結合容量を介して、微小な振幅の交流電圧を加えている。この入力電圧の振幅が \( A_{i}=100 \mathrm{mV} \)、角周波数が \( \omega=10000 \mathrm{rad/s} \) で、時刻 \( t \) [s] に対して \( v_{i}(t)=A_{i}\sin \omega t \) と表されるとき、次の(a)及び(b)の問に答えよ。図1の回路の電圧 \( v_{C}(t) \) を求め、適当な定数 \( V_{C}, A_{C}, \theta_{C} \) を用いて \( v_{C}(t)=V_{C}+A_{C}\sin(\omega t+\theta_{C}) \) と表すとき、\( V_{C}, A_{C}, \theta_{C} \) に最も近い値の組合せを次の(1)～(5)のうちから一つ選べ。ただし、ベース・エミッタ間電圧は常に0.7Vであると近似して考えてよい。

選択肢

選択後、下の採点ボタンで確認します。

1 選ぶ 2 採点 3 解説

(1)

\(V_{\mathrm{C}}=5,\ A_{\mathrm{C}}=0.6,\ \theta_{\mathrm{C}}=0\)
(2)

\(V_{\mathrm{C}}=5,\ A_{\mathrm{C}}=6,\ \theta_{\mathrm{C}}=0\)
(3)

\(V_{\mathrm{C}}=5,\ A_{\mathrm{C}}=6,\ \theta_{\mathrm{C}}=\pi\)
(4)

\(V_{\mathrm{C}}=7,\ A_{\mathrm{C}}=0.6,\ \theta_{\mathrm{C}}=\pi\)
(5)

\(V_{\mathrm{C}}=7,\ A_{\mathrm{C}}=6,\ \theta_{\mathrm{C}}=\pi\)
