要点
正解は(1)。チョッパの基本関係式とデューティ比の意味を使って求める問題です。正しいものではなく誤りを選ぶ設問かどうかも先に確認します。誤り探しは、正しそうな肢を探すより、条件とずれる肢を一つずつ切る方が安定します。
詳細解説
この問題の論点は、機器の基本原理と代表式を条件に合わせて使えるかという点です。最初に問題文の条件を固定し、どの式や用語で判定するかを決めると全体が追いやすくなります。

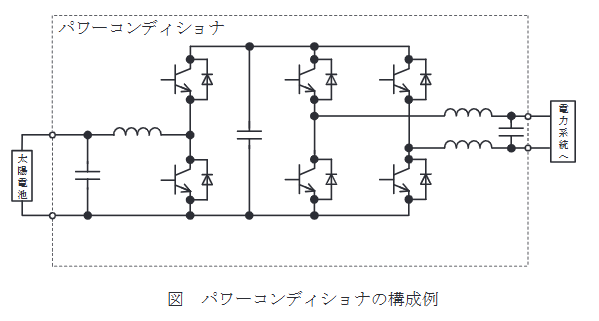

図の入力段にあるチョッパ回路は、リアクトルが直列、スイッチング素子が並列に入っている構成であり、これは **昇圧チョッパ** です。一般に太陽光発電用パワーコンディショナでは、太陽電池電圧をインバータ動作に必要な高い直流電圧に昇圧するために昇圧チョッパが用いられます。「降圧チョッパ」としている(1)が誤りです。
この種の問題は、正しい内容を探すのではなく、どの条件が条文や原理とずれているかを意識して読むことが大切です。
類題では、まず基本式の意味を確認し、与えられた条件がどの項に効くかを順に追うのが近道です。
計算問題でも文章問題でも、まず状態量の意味を確認してから公式を使うと、条件の読み違いを減らせます。
上の整理を自分の言葉で言い換えられるか確認しておくと、次に似た問題が出ても手が止まりにくくなります。
