2011年度 電験3種 上期 - 法規 - 問13(b) 2011年度 法規 問13(b)

**保護協調の記述**
1. 正しい。需要家構内の事故で変電所を遮断させないよう、需要家側は変電所より早く、低感度で（実際には確実に動作する範囲で）動作させる必要があります。
2. 正しい。構内ケーブルが短い場合、外部事故時の充電電流（流出電流）が小さいため、無方向性でも不必要動作しにくいです。
3. 正しい。地絡方向継電器（DGR）は電流の方向（位相）を判別するため、ケーブルが長く充電電流が大きくても、外部事故と内部事故を区別できます。
4. **誤り**。DGRを使用する場合でも、動作電流（零相電流）の整定値は重要です。必要な感度を持たせつつ、配電用変電所の設定や他の保護機器との協調を考慮する必要があります。「動作時限のみ考慮すればよい」という記述は誤りです。
5. 正しい。配電線の地絡事故はアーク地絡が多く、高調波成分を含むため、これを考慮した継電器や整定が必要です。

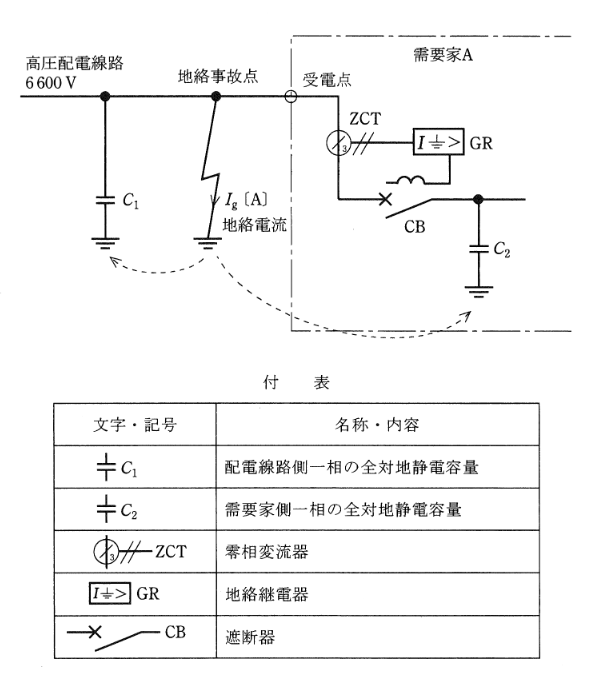

高圧地絡保護では、需要家構内事故で上位側を不要に遮断させない保護協調が保安上の要件になります。図ではZCTがどの静電容量成分を検出するかを読み取り、地絡電流の総量と需要家側に分流する成分を分けて考えます。
