2020年度 電験3種 上期 - 機械 - 問17(a) 2020年度 機械 問17(a)

問題文

まず問題文だけに集中します。採点後に要点と解説へ進みます。

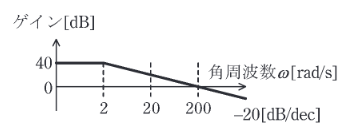

図は、ある周波数伝達関数 \(W(j\omega)\) のボード線図の一部であり、折れ線近似でゲイン特性を示している。次の(a)及び(b)の問に答えよ。 図のゲイン特性を示す周波数伝達関数として、最も適切なものを次の(1)〜(5)のうちから一つ選べ。

選択肢

選択後、下の採点ボタンで確認します。

1 選ぶ 2 採点 3 解説

• (1)

  \(\dfrac{40}{1+j\omega}\)
• (2)

  \(\dfrac{40}{1+j0.005\omega}\)
• (3)

  \(\dfrac{100}{1+j\omega}\)
• (4)

  \(\dfrac{100}{1+j0.005\omega}\)
• (5)

  \(\dfrac{100}{1+j0.5\omega}\)

選択肢を選ぶ

選択だけではまだ採点されません。

選んで採点
