2021年度 電験3種 上期 - 理論 - 問10 電験3種 配点 5

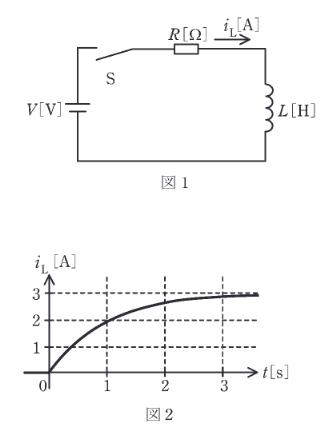

開放電圧が \(V\) [V] で出力抵抗が十分に低い直流電圧源と、インダクタンスが \(L\) [H] のコイルが与えられ、抵抗 \(R\) [\(\Omega\)] が図1のようにスイッチSを介して接続されている。時刻 \(t=0\) でスイッチSを閉じ、コイルの電流 \(i_L\) [A] の時間に対する変化を計測して、波形として表す。\(R=1 \Omega\) としたところ、波形が図2であったとする。\(R=2 \Omega\) であればどのような波形となるか、波形の変化を最も適切に表すものを次の(1)～(5)のうちから一つ選べ。 ただし、選択肢の図中の点線は図2と同じ波形を表し、実線は \(R=2 \Omega\) のときの波形を表している。 (図2: \(t=0\) から立ち上がり、\(t=1\) で約 \(2\) A、\(t\) が十分経つと \(3\) A に収束する曲線)

• (1)



  実線が点線と同じ最終値 (3A) に向かう

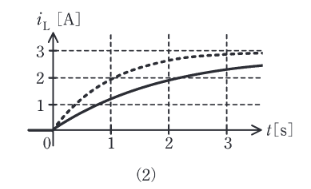

• (2)



  実線が点線より遅く立ち上がり、低い値で収束
• (3)



  実線が点線より速く立ち上がり、同じ値で収束
• (4)



  実線が点線より速く立ち上がり、半分の値 (1.5A) で収束

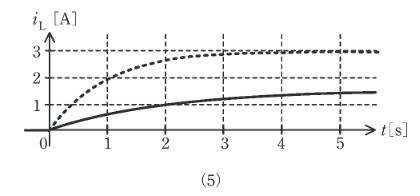

• (5)



  実線が点線より遅く立ち上がり、半分の値 (1.5A) で収束
