2023年度 電験3種 下期 - 電力 - 問17(a) 電験3種 配点 5

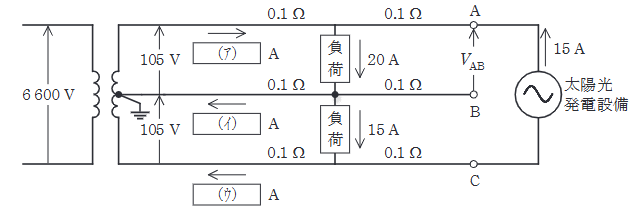

太陽光発電設備は末端AC間に接続され、15Aを出力（逆潮流）している。
これは、上側電線（A相）へ15Aを送り出し、下側電線（C相）から15Aを引き戻す形となる（またはその逆だが、通常は電源として振る舞うため、ソース側へ電流を送る方向）。
点A（上側負荷点）におけるキルヒホッフの電流則:
電源からの電流 \(I_{\text{ア}}\) + 太陽光からの電流(15A) = 負荷電流(20A)
\(I_{\text{ア}} + 15 = 20 \implies I_{\text{ア}} = 5 \, [A]\)
点B（中性点）:
上側負荷から流入(20A) = 下側負荷へ流出(15A) + 中性線電流 \(I_{\text{イ}}\)
\(20 = 15 + I_{\text{イ}} \implies I_{\text{イ}} = 5 \, [A]\)（電源側へ流れる）
点C（下側負荷点）:
下側負荷から流入(15A) = 太陽光へ戻る(15A) + 電源側へ戻る \(I_{\text{ウ}}\)
\(15 = 15 + I_{\text{ウ}} \implies I_{\text{ウ}} = 0 \, [A]\)
よって、(ア)=5、(イ)=5、(ウ)=0。
