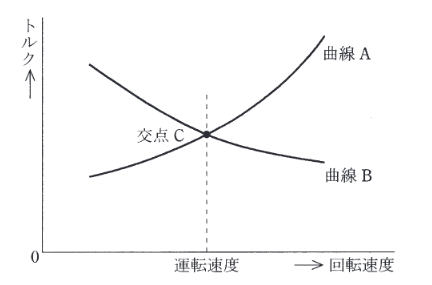

次の文章は、電動機と負荷のトルク特性の関係について述べたものである。 横軸が回転速度、縦軸がトルクを示す図において2本の曲線A、Bは、一方が電動機トルク特性、他方が負荷トルク特性を示している。 いま、曲線Aが (ア) 特性、曲線Bが (イ) 特性のときは、2本の曲線の交点Cは不安定な運転点である。これは、何らかの原因で電動機の回転速度がこの点から下降すると、電動機トルクと負荷トルクとの差により電動機が (ウ) されるためである。具体的に、電動機が誘導電動機であり、回転速度に対してトルクが変化しない定トルク特性の負荷のトルクの大きさが、誘導電動機の始動トルクと最大トルクとの間にある場合を考える。このとき、電動機トルクと負荷トルクとの交点は、回転速度零と最大トルクの回転速度との間、及び最大トルクの回転速度と同期速度との間の2箇所にある。交点Cは、 (エ) との間の交点に相当する。 上記の記述中の空白箇所(ア)、(イ)、(ウ)及び(エ)に当てはまる組合せとして、正しいものを次の1～5のうちから一つ選べ。
